Impilatore elettrico a doppio braccio regolabile CDD20

Descrizione del prodotto:

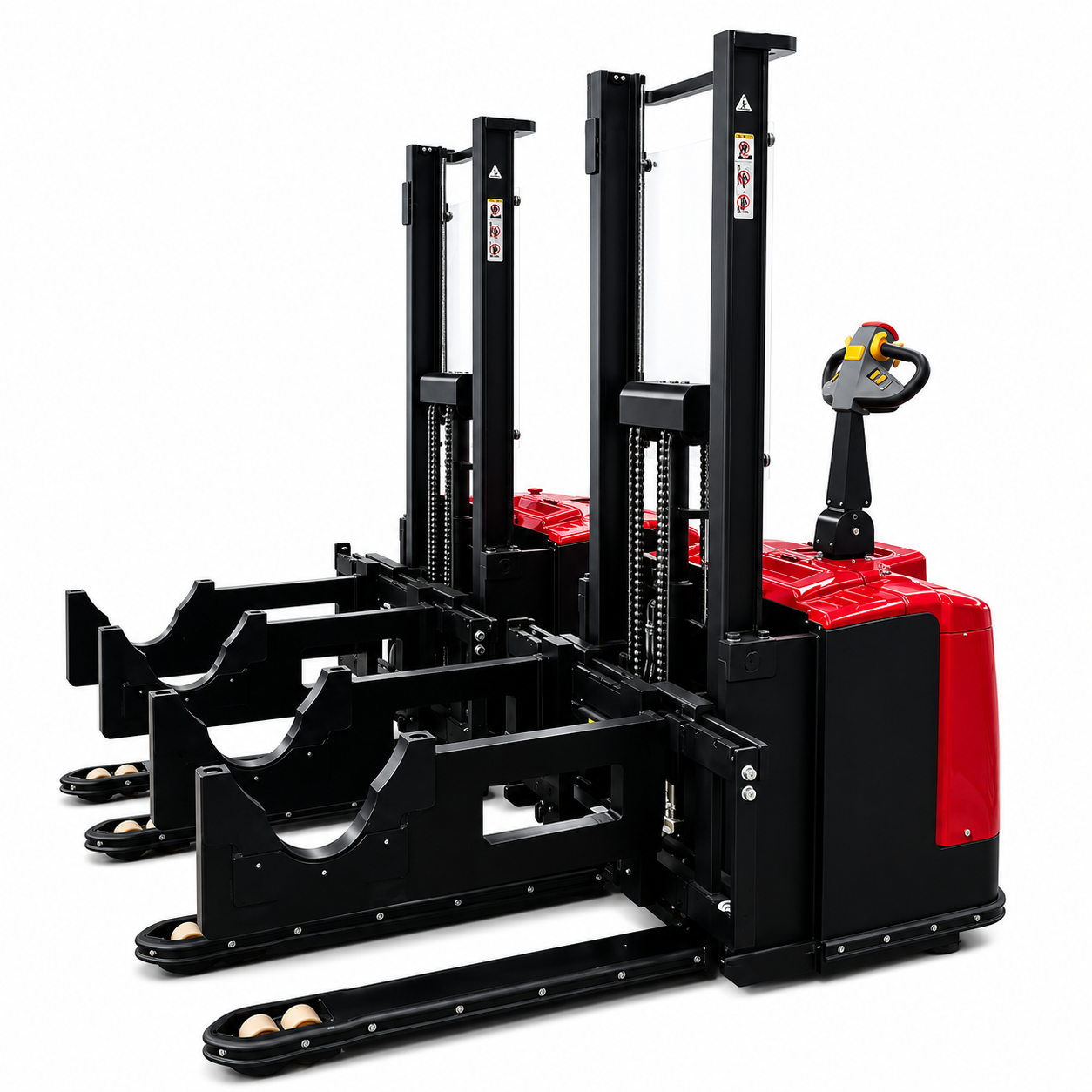

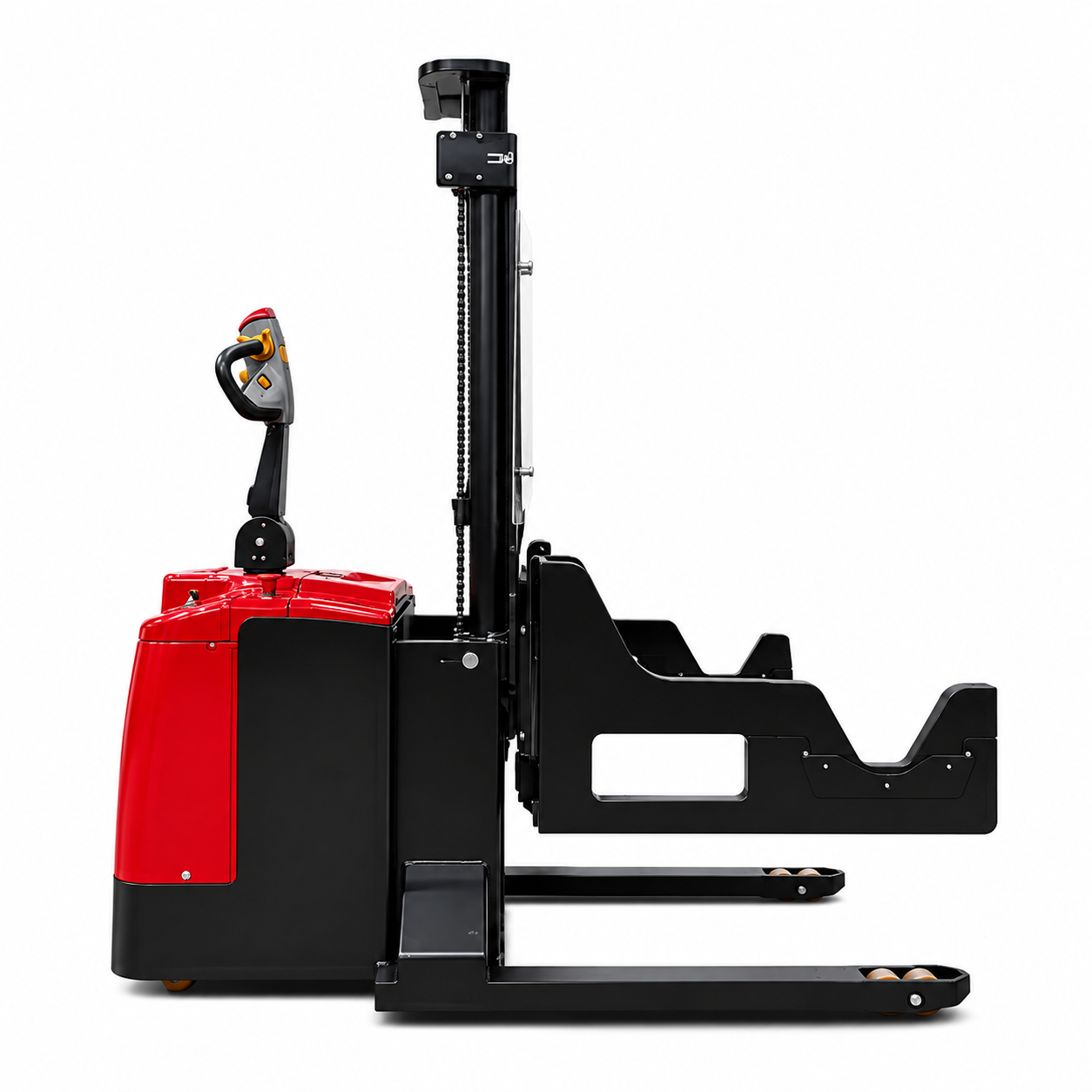

Lo stoccatore elettrico a doppio braccio regolabile CDD20 è una soluzione di movimentazione materiali personalizzata, progettata per il trasporto, il sollevamento, il posizionamento e il carico su linee di produzione di rotoli, bobine e altri materiali cilindrici di grandi dimensioni. Sviluppato per applicazioni in cui gli stoccatori convenzionali potrebbero non fornire un supporto adeguato per carichi cilindrici, il CDD20 integra traslazione elettrica, sollevamento elettroidraulico, regolazione indipendente dei bracci motorizzati e supporti a V per rotoli in un'unica macchina specializzata.

La distanza interna tra i due bracci di supporto può essere regolata elettricamente da circa 600 a 1600 mm, consentendo alla macchina di adattarsi a diverse dimensioni di rotoli, posizioni di supporto e requisiti di carico. Ogni braccio è alimentato da un motore indipendente per un posizionamento flessibile. La struttura di supporto a V aiuta a posizionare i carichi cilindrici in modo sicuro e riduce il rischio di spostamento o rotolamento laterale dei rotoli durante la movimentazione.

I doppi bracci possono operare da un'altezza minima di circa 270 mm a un'altezza massima di circa 1900 mm, consentendo alla macchina di eseguire sia operazioni di prelievo a basso livello che di carico su macchine elevate. Un montante a C rinforzato di circa 1,9 m, combinato con un sistema di sollevamento a doppio cilindro, fornisce una maggiore stabilità durante il sollevamento di rotoli grandi e pesanti.

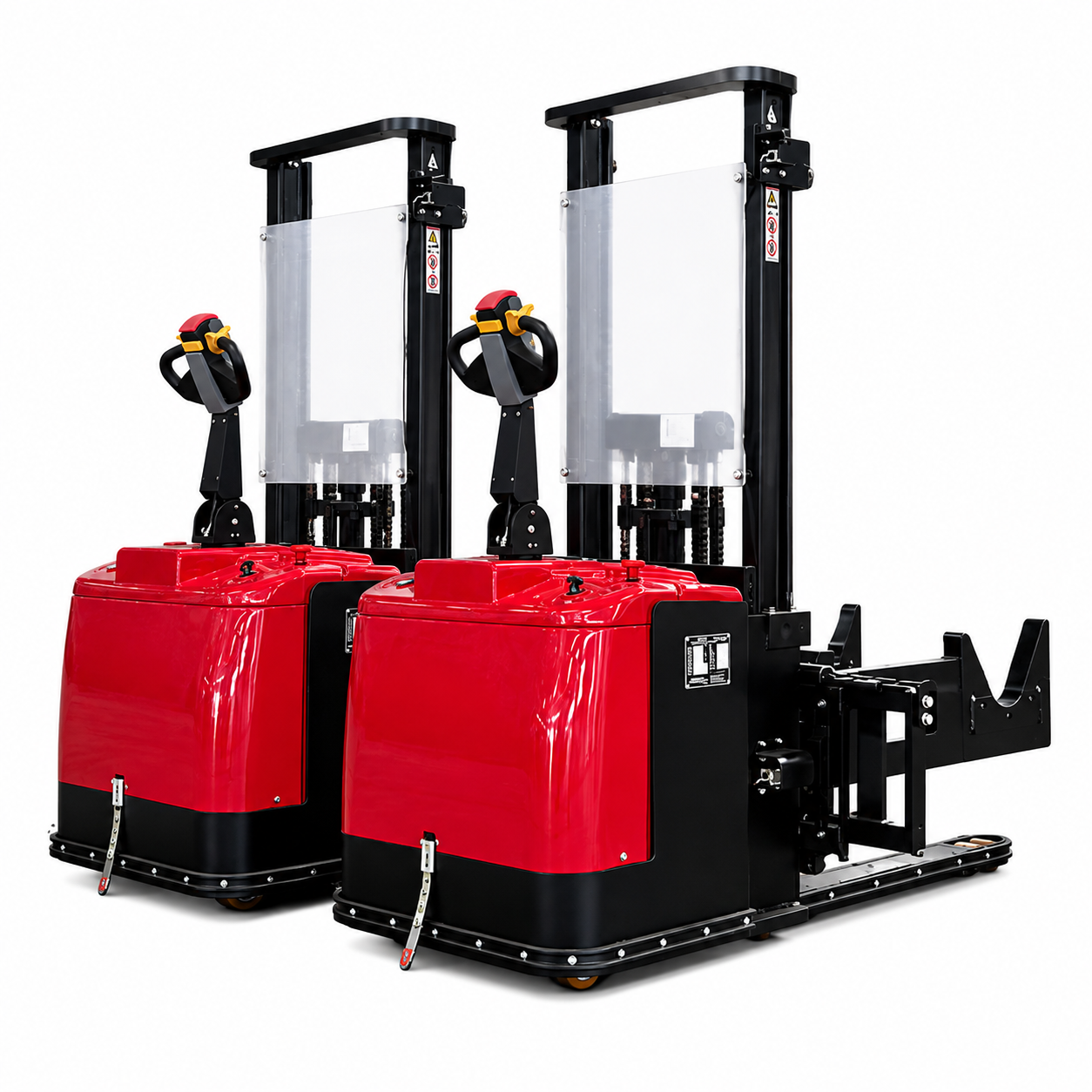

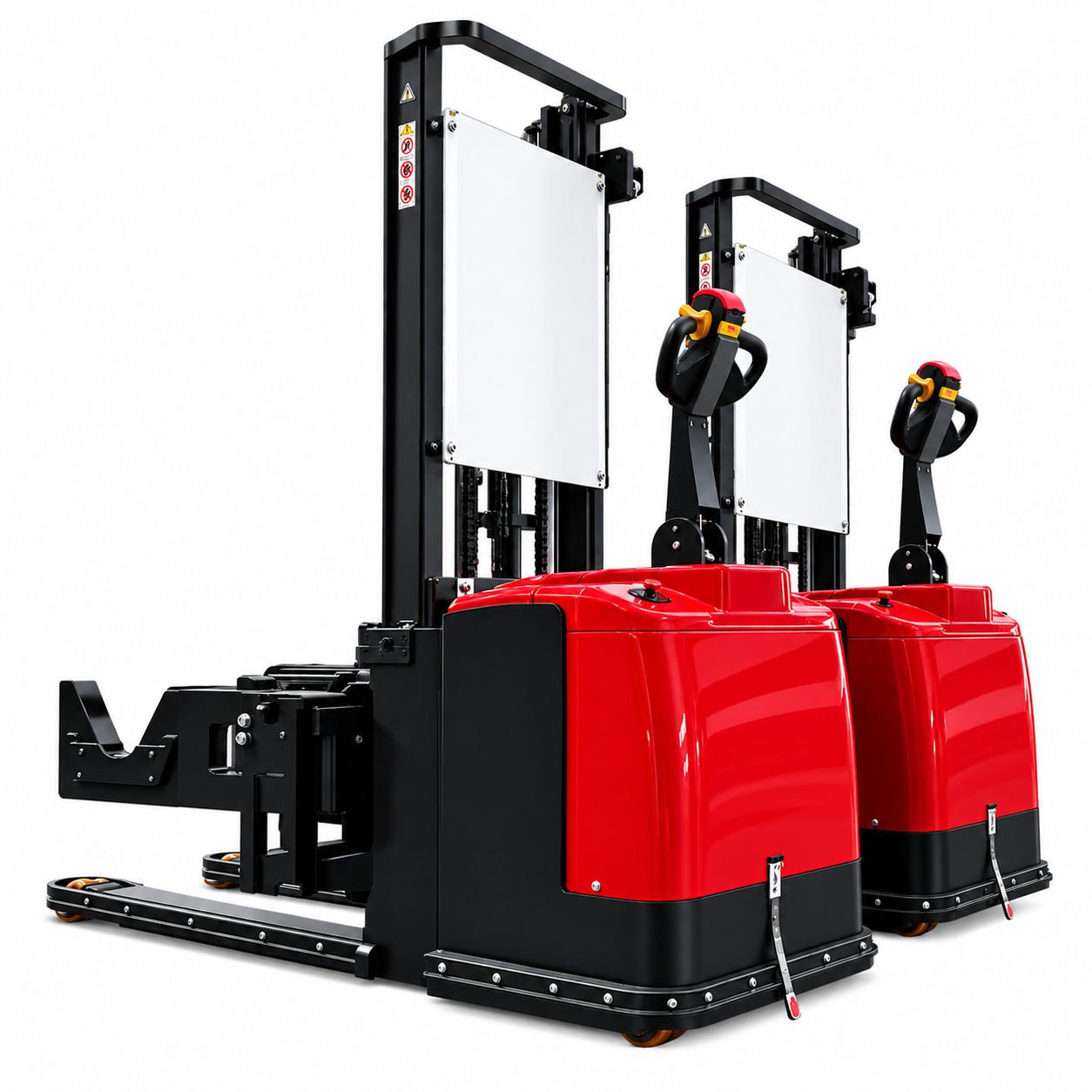

Il CDD20 è dotato di traslazione elettrica e di un sistema di alimentazione a batteria al litio, insieme a molteplici caratteristiche di sicurezza tra cui arresto di emergenza, protezione da finecorsa meccanica, finecorsa di traslazione, protezione da finecorsa elettrica, una griglia di protezione in rete metallica di sicurezza e un pannello protettivo trasparente in PC.

Essendo un prodotto personalizzabile non standard, il CDD20 può essere configurato in base alle dimensioni effettive dei rotoli del cliente, ai requisiti di carico, alle attrezzature di produzione, all'altezza di carico e alle condizioni operative specifiche.

Caratteristiche del prodotto:

• Regolazione Elettrica dei Bracci Larga 600-1600 mm

La distanza interna tra i due bracci di supporto può essere regolata elettricamente da circa 600 a 1600 mm. Questa ampia gamma di regolazione consente allo stoccatore di adattarsi a diverse dimensioni di rotoli e posizioni di supporto, offrendo una flessibilità significativamente maggiore rispetto a una soluzione di movimentazione a bracci fissi.

• Doppi Bracci Motorizzati Indipendentemente

Ogni braccio di supporto è azionato da un motore indipendente e può essere posizionato in base al requisito di movimentazione effettivo. Questo sistema di regolazione indipendente offre maggiore flessibilità quando si lavora con diverse dimensioni di rotoli e layout di linee di produzione. Mantenere i bracci correttamente posizionati e simmetrici attorno alla linea centrale della macchina aiuta a mantenere la stabilità del carico durante la movimentazione.

• Gamma di Sollevamento 270-1900 mm

Con un'altezza del braccio che varia da circa 270 mm a 1900 mm, il CDD20 può gestire sia il prelievo di materiali a basso livello che il carico elevato su linee di produzione. Il prelievo, il trasporto, il sollevamento, il posizionamento e il carico su macchine possono quindi essere completati con un'unica unità di movimentazione specializzata.

• Supporti a V per Carichi Cilindrici

I bracci di supporto presentano un design a V specificamente adatto per rotoli e materiali cilindrici. L'area di supporto a V aiuta a posizionare il carico e riduce la possibilità di rotolamento indesiderato o movimento laterale durante il trasporto e il sollevamento.

• Montante a C Rinforzato e Doppi Cilindri

La macchina utilizza un montante a C rinforzato combinato con una struttura di sollevamento a doppio cilindro. Questa configurazione è progettata per applicazioni che coinvolgono carichi concentrati e ampie distanze tra i bracci, contribuendo a migliorare la stabilità di sollevamento e la distribuzione del carico durante la movimentazione di rotoli grandi.

• Capacità Rinforzata ≥2 t

Progettato per un requisito di carico di 2 tonnellate o più, il CDD20 fornisce una soluzione specializzata per la movimentazione di rotoli grandi e pesanti e altri materiali industriali cilindrici.

• Traslazione Elettrica con Controllo di Velocità Continuo

Il sistema di traslazione elettrica fornisce controllo di velocità continuo da 0 a 5 km/h, consentendo all'operatore di regolare la velocità di traslazione in base alle condizioni del corridoio, allo stato del carico e alla posizione di carico finale. Ciò offre un maggiore controllo durante il trasporto di materiali cilindrici pesanti nelle aree di produzione.

• Molteplici Funzioni di Sicurezza

Il CDD20 incorpora arresto di emergenza, protezione da finecorsa meccanica, finecorsa di traslazione, protezione da finecorsa elettrica, protezione di sicurezza in rete metallica e un pannello protettivo trasparente in PC. La struttura generale è inoltre progettata pensando alla stabilità in condizioni di sollevamento a pieno carico.

• Rulli di Guida di Sollevamento Non Metallici

I rulli di guida non metallici sono utilizzati nel sistema di sollevamento per aiutare a ridurre la generazione di particelle di ferro causate dall'attrito di rotolamento, rendendo la macchina adatta ad ambienti industriali in cui la pulizia della produzione è una considerazione importante.

• Personalizzabile per Applicazioni Speciali

Il CDD20 non è limitato a una singola configurazione standard. La macchina può essere personalizzata in base al diametro, alla larghezza, al peso del rotolo, alla posizione di supporto, all'altezza di carico richiesta e alla struttura delle attrezzature di produzione del cliente, fornendo una soluzione di movimentazione più specifica per l'applicazione.

Applicazioni:

• Carico su Linea di Produzione di Rotoli

Il CDD20 è adatto per il prelievo, il trasporto, il sollevamento e il posizionamento di rotoli presso le attrezzature di produzione. I bracci regolabili elettricamente e l'ampia gamma di sollevamento consentono alla macchina di adattarsi a diverse dimensioni di rotoli e posizioni di carico su macchine.

• Movimentazione di Rotoli per Film e Imballaggi

Può essere utilizzato per il trasporto di rotoli di film plastico, rotoli di film per imballaggio e altri materiali di imballaggio in rotoli tra aree di stoccaggio, linee di produzione e attrezzature di lavorazione. I bracci a V forniscono un supporto stabile per i carichi cilindrici durante il movimento.

• Movimentazione di Rotoli di Carta e Bobine

La macchina può movimentare rotoli di carta e altri materiali di grandi dimensioni tipo bobina. La sua regolazione elettrica dei bracci da 600-1600 mm consente di adattare le posizioni di supporto a diverse dimensioni di rotoli.

• Movimentazione di Rotoli in Magazzino Industriale

Il CDD20 può essere utilizzato per trasportare rotoli tra aree di magazzino e stazioni di produzione. Integrando traslazione elettrica, regolazione dei bracci e funzioni di sollevamento in un'unica macchina, può ridurre i trasferimenti di materiale non necessari tra diverse attrezzature di movimentazione.

• Carico Elevato su Macchine

Con un'altezza massima del braccio di circa 1900 mm, il CDD20 è adatto per attrezzature di produzione con posizioni di carico elevate. I rotoli possono essere trasportati, sollevati e posizionati prima di essere consegnati al punto di carico richiesto.

• Movimentazione Personalizzata di Materiali Cilindrici

Per materiali cilindrici con dimensioni, pesi, posizioni di supporto o requisiti di carico speciali, il CDD20 può essere personalizzato in base all'applicazione effettiva, consentendo all'attrezzatura di movimentazione di adattarsi meglio ai materiali e al processo di produzione del cliente.
